Description

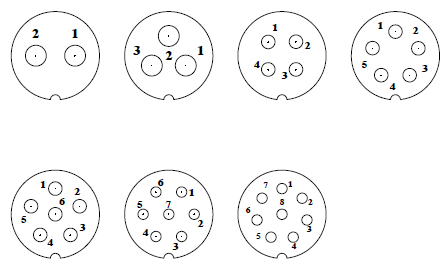

No. of Contacts | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Part No. | 35M-2E | 35M-3E | 35M-4E | 35M-5E | 35M-6E | 35M-7E | 35M-8E |
Parts |
Material |
Shell | Zinc Alloy |
Finish | Nickel plating |
Insulator | Bakelite |
Contact | Copper Alloy |
No.Of contacts | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Rated current/Voltage | 30A 400V | 30A 400V | 25A 250V | 25A 250V | 25A 250V | 15A 250V | 15A 250V |
Operation limt voltage(AC.Vrms) | 400 | 400 | 400 | 400 | 400 | 300 | 300 |
Withstanding voltage(AC.V.rms)1 min. | 3000 | 3000 | 2000 | 2000 | 2000 | 1500 | 1500 |
Insulation resistance (MΩ min.)at dc 500V | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Contact resistance(MΩ max.)at dc 1A | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1 |
Solder inter diameter | Φ 7.0 | Φ 7.0 | Φ 4.5 | Φ 4.5 | Φ 4.5 | Φ3.5 | Φ 3.5 |
