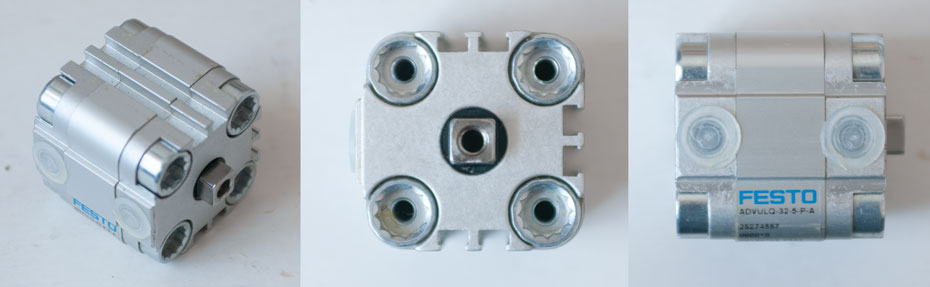

Компактный пневматический цилиндр двойного действия с ходом 5мм и диаметром поршня 32мм используется в ограниченнлом пространстве, занимает мало места. Диаметр внутренней резъбы на штоке М6.
Характеристики | ||
---|---|---|
Ход, мм | 5 | |
Диаметр поршня, мм | 32 | |
Демпфирование | P: нерегулируемое, упругие кольца с обеих сторон | |
Положение при сборке | любое | |
Режим работы | двустороннего действия | |
Конец штока | внутренняя резьба | |
Тип конструкции | поршень, шток | |
Определение позиции | для герконов | |
Варианты | односторонний шток | |
Защита от скручивания/направляющая | квадратный шток | |
Рабочее давление | 0.8 ... 10 bar | |
Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | |
Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) | |
Классификация сопротивления коррозии CRC | 2 | |
Температура окружающей среды | -20 ... 80°C | |
Энергия удара в крайних положениях | 0.4 J | |
Теоретическое усилие при 6 бар, обратный ход | 415 N | |
Теоретическое усилие при 6 бар, прямой ход | 483 N | |
Перемещаемая масса при ходе 0мм | 49 гр | |
Дополнительный вес на 10 мм хода | 40 гр | |
Базовый вес на 0 мм хода | 300 гр | |
Дополнительный коэффициент массы на 10 мм хода | 9 гр | |
Пневматическое присоединение | G1/8 | |
Материал | болтов фланца | гальванизированная сталь |
крышки | алюминиевый сплав | |
подвижных уплотнений | TPE-U(PU), NBR | |
штока | нержавеющая легированная сталь | |
корпуса цилиндра | алюминиевый сплав |
