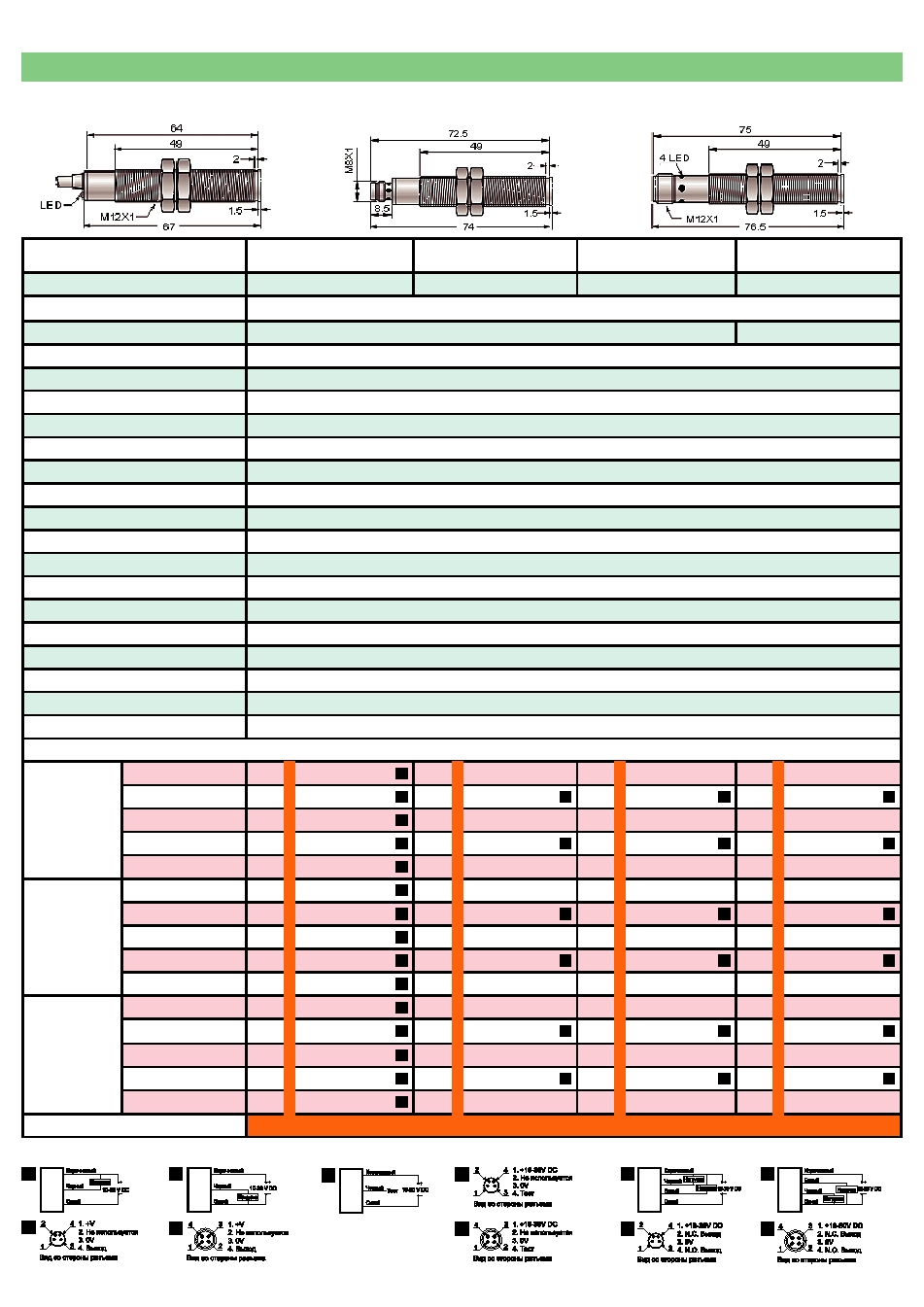

Оптические датчики FR СЕРИЯ M12 DC
Чертеж датчика с кабелем
Чертеж датчика с разъемом М8
Чертеж датчика с разъемом М12
Тип
Оппозитный
Диффузионный
Рефлекторный
Рефлекторный
(с поляризационным фильтром F)
Расстояние срабатывания
5.2 m
200 mm
2m
500 mm
Гистерезис
10%
Длинна волны излучения
Инфракрасный(880nm)
Красный(660nm)
Выход
NPN, PNP, NO, NC
Регулировка чувствительности
Есть (1 оборот)
Время отклика
1 мс
Защита от короткого замыкания
Есть
Защита от переполюсовки
Есть
Защита от перегрузки
Есть
Напряжение питания
10 - 30 V DC
Допустимые пульсации
≤ 10%
Максимальный выходной ток
150 mA
Потребляемый ток
30 mA или меньше
Остаточное напряжение
≤ 2.5 V
Рабочая температура
-25 ~ +55 оС
Допустимая влажность
35 - 85 %
Максимальная освещенность
> 10.000 Люкс
Класс защиты
IP67
Длина кабеля / Тип разъема
2 м / М8 / M12
Вес (Кабель / Разъем)
Код заказа / Схема подключения
Кабель
Излучатель
F1CTM125200DEI3B2
5
NPN, NC - NO
F1CTM125200NLI3A2
F1CDM120200NSI4A2
F1CLM122000NSI4A2
F1CLM120500NSI4A2/F
1
8
8
8
NPN, NO
F1CTM125200NDI3A2
1
PNP, NC - NO
F1CTM125200PLI3A2
F1CDM120200PSI4A2
F1CLM122000PSI4A2
F1CLM120500PSI4A2/F
2
9
9
9
PNP, NO
F1CTM125200PDI3A2
2
Разъем
Излучатель
F1CTM125200DEIPB4
6
М8
NPN, NC - NO
F1CTM125200NLIPA4
F1CDM120200NSIPA2
F1CLM122000NSIPA2
F1CLM120500NSIPA2/F 10
3
10
10
NPN, NO
F1CTM125200NDIPA4
3
PNP, NC - NO
F1CTM125200PLIPA4
F1CDM120200PSIPA2
F1CLM122000PSIPA2
F1CLM120500PSIPA2/F
3
10
10
10
PNP, NO
F1CTM125200PDIPA4
3
Разъем
Излучатель
F1CTM125200DEIEB4
7
М12
NPN, NC - NO
F1CTM125200NLIEA4
F1CDM120200NSIEA2
F1CLM122000NSIEA2
F1CLM120500NSIEA2/F 11
4
11
11
NPN, NO
F1CTM125200NDIEA4
4
PNP, NC -NO
F1CTM125200PLIEA4
F1CDM120200PSIEA2
F1CLM122000PSIEA2
F1CLM120500PSIEA2/F 11
4
11
11
PNP, NO
F1CTM125200PDIEA4
4
Материал корпуса
P - Никелированная латунь М - Пластмасса
Схемы подключения
1
2
8
9
6
5
3
4
10
11
7
